干式空心電抗器絕緣缺陷檢測系統
● 全自動檢測干式空心電抗器缺陷的一體化成套設備——干式空心電抗器已成為故障率最高的一次設備
● 具有局部放電測試功能，測試匝間缺陷
● 與廣東電科院聯合研制，在廣東地區進行了近千臺現場試驗
● 全自動檢測干式空心電抗器缺陷的一體化成套設備——干式空心電抗器已成為故障率最高的一次設備
● 具有局部放電測試功能，測試匝間缺陷
● 與廣東電科院聯合研制，在廣東地區進行了近千臺現場試驗
● 自動檢測，并計算結果進行判斷；
● 周期性放電采用高壓電子開關，持續放電3000次/分鐘，每次放電電壓一致，在放電過程中放電電壓任意可調，不受環境影響；
● 高壓單元采用中頻倍壓方式，體積重量大大降低，利于現場操作；
● 高壓單元和控制測試單元采用光纖隔離，保證安全；

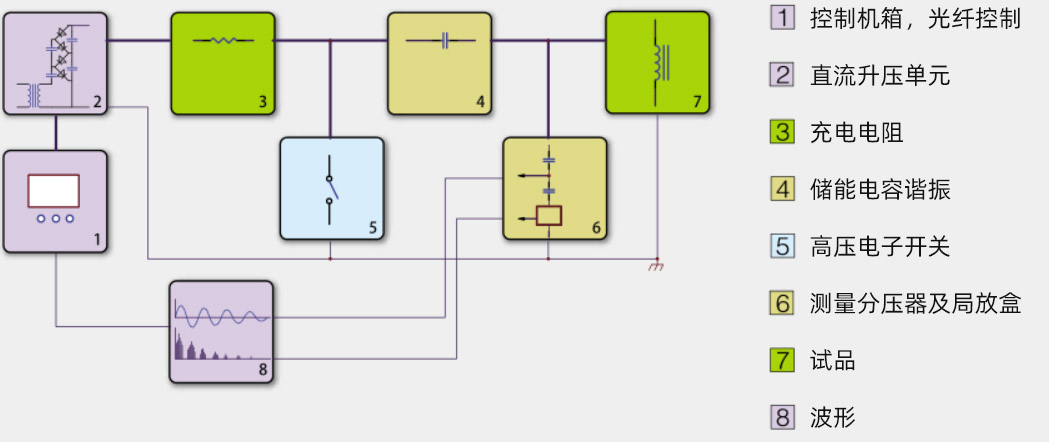

測試原理：由中頻倍壓回路產生直流高壓，經過充電電阻對儲能電容和干式電抗器進行充電，達到試驗電壓后，啟動高壓電子開關進行放電，充電電容（C）和干式電抗器（Lx）諧振，形成衰減振蕩，測量振蕩頻率、衰減率和局放量，判斷干式電抗器是否有絕緣缺陷；
| HVDKJ-10系列 | HVDKJ-35系列 | |
|---|---|---|
| 試品電壓等級 | 10kV | 35kV |
| 輸出電壓 | 60kVpeak/ 42kVrms | 200kVpeak/140kVrms |
| 頻率范圍 | 10k~100kHz | 10k~100kHz |
| 干抗范圍 | 1mH~50mH | 1mH~50mH |
| 工作電源 | AC220V 50~60Hz | AC220V 50~60Hz |
| 電源功率 | 1.5kVA | 4kVA |
| 重量 | 70kg(一體式) | 200kg(分體式，單件≤70kg) |
